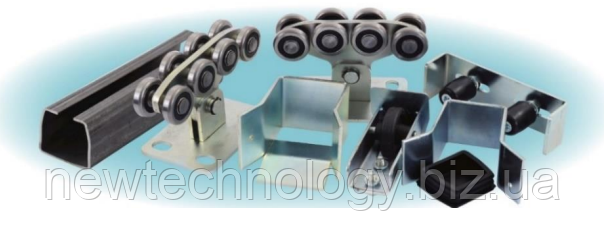

ФУРНІТУРА ДЛЯ ВІДКАТНИХ ВОРОТ ЕКОНОМ до 400кг Товщ. балки 3,6мм (балка 6м)

ФУРНИТУРА ДЛЯ ОТКАТНЫХ ВОРОТ SVIT VORIT ECONOM400 (ДО 400 КГ)

Фурнітуру можна використовувати на воротах вагою до 400 кг (краще до 300 кг).

У цій статті інформація про:

• Напрямному рейці (профіле).
• Роликових опор (каретках).
• Верхня пластина з роликами.
• Нижнім коньовим роликом.
• Нижнем улавливателе.
• Верхнем улавливателе.
• Гумовій заглушці.
• Монтажних пластинах.
• Наших пропонувань під час купівлі Svit Vorit Econom 400.

НАПРАВЛЯЮЩИЙ РЕЛЬС (ПРОФИЛЬ)

Як завжди розпочнемо огляд із напрямної рейки. Це комплектувальна одна з найважливіших частин відкатної системи. Від того, як якісно зроблена балка, багато що залежить.

Для виготовлення профілю з даного комплекту фурнітури Svit Vorit Econom 400 використовують конструкційну сталь із високим вмістом вуглецю, яку виробляють в Україні. Балка виготовлена саме з травленої сталі, а не з чорної.

Виріб з нього виходять міцними та надійними, так що можна не переживати, що балку розігріне під час навантаження від ваги воріт.

Подивімося на напрямну балку з торця.

Як бачите, вона рівна, не має перекосів, вся геометрія дотримується.

Під час ретельного огляду балки ми не знайшли ані раковин, ані окалін (а вони можуть спричинити за собою підклинювання воріт). Профіль зроблений дуже якісно.

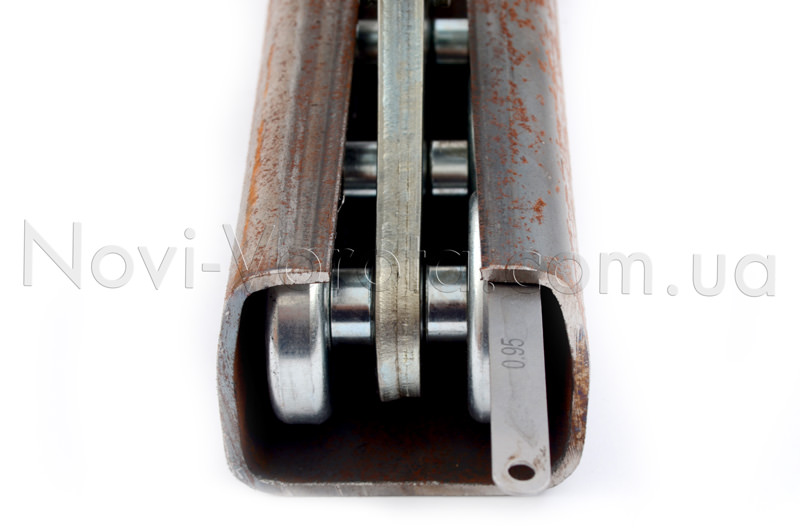

Оскільки консоль утворюється завдяки балці та двом роликовим опорам, то дуже важливим є проміжок між ними. Він у цьому комплекті становить 2 мм, що вважається ідеальним варіантом.

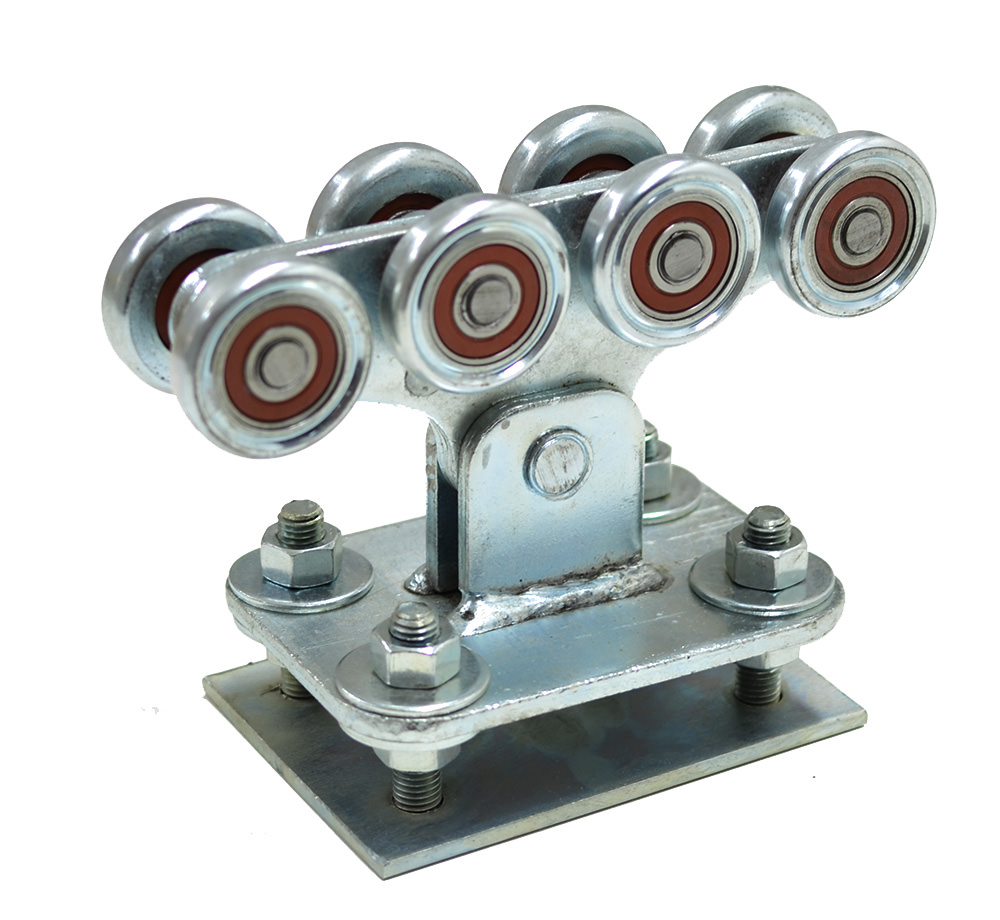

РОЛИКОВА ОПОРА (КАРЕТКА)

Для нормальної роботи консольної системи в комплекті фурнітури мають бути дві каретки. Вони встановлюються на відстані одна від одної (довжина відстані залежить від розмірів закладний). Їх ролики під час обертання пересуваються напрямною, що так само рухає стулку.  У комплекті Svit Vorit Econom 400 також містяться дві роликові опори.

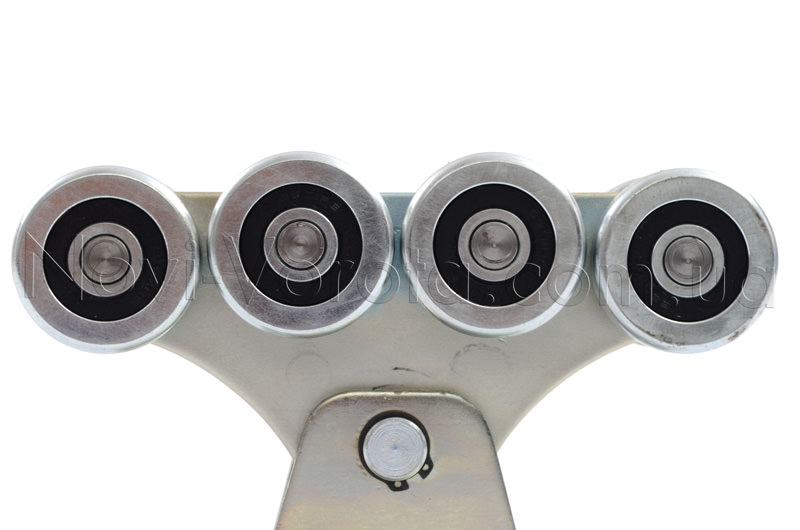

«Головка» каретки складається з 8 роликів, розміщених парами на різній висоті. Це дає змогу відкотній системі працювати дуже добре. Самі ролики металеві. У кожному з них розміщений кулькопідшипник розміром 6201. Вони захищені гумометалевим пильовиком, а для мастила використовується низькотемпературне мастило.

Для дистанційного дистанційного керування роликів використовуються пластикові втулки. Їхня геометрія не порушена.

Основа каретки та «головка» з'єднані так, щоб було плавне кочення. У такий спосіб стулка легко без зусиль пересувається вздовж паркана.

Щоб захистити каретки від корозії, їх покривають антикорозійним покриттям. Воно чудової якості. Переконатися можна легко — немає темних плям.

ВЕРХНЯ ПЛАСТИНА З РОЛІКАМИ

Це комплектуюче використовують для керування шляху переміщення верхньої частини стулки (напрямлення по прямій). Сама пластина металева, має П-подібну форму. На ній розміщені два отвори довгастої форми. Це зроблено для того, щоб між ними можна було розміщувати полотно воріт різної товщини (можна підганяти під конкретні розміри).

У ці довгасті отвори вкручуються два ролики. Вони мають гумове покриття. Отже, можна бути впевненим, що фарба на воротах не буде пошкоджена.

НІЖНІЙ КОНЦЕВИЙ РОЛИК

Цей елемент фурнітури складається з таких елементів:

• П-подібної металевої пластини;
• Пластикового ролика;
• Металевого відбійника на кінці;
• Металевої пластини з болтами для кріплення в напрямному профілі.

Колесо потрібно для того, щоб забезпечити плавний накат стулки на нижній уловник. Отже, частина навантаження від ваги стулки передається з кареток на уловлювач, коли ворота закриті.

НІЖНІЙ УЛАВЛЮВАЛЬНИЙ

Як уже пишуть трохи вище, нижній уловник переймає на себе частину навантаження. Також він утримує ворота в закритому положенні, не даючи їм стукати у разі сильного вітру.

Виготовлена пастка з металу, товщина якої становить 4 мм. Тому вона без проблем справляється зі своїми обов'язками та не розгинається. Щоб стулка точно потрапила куди потрібно на уловлювачі є дві вловлювальні пелюстки, розміщені під кутом.

 ВЕРХНІЙ УЛАВЛЮВАЛЬНИЙ

Ця деталь комплекту фурнітури Svit Vorit Econom 400 також використовується для фіксації стулки в закритому стані. Вона виготовляється з металу, товщина якого не може бути менш ніж 4 мм. має схожу з нижнім уловлювачем конструкцію, тільки на ній немає нижньої полиці.

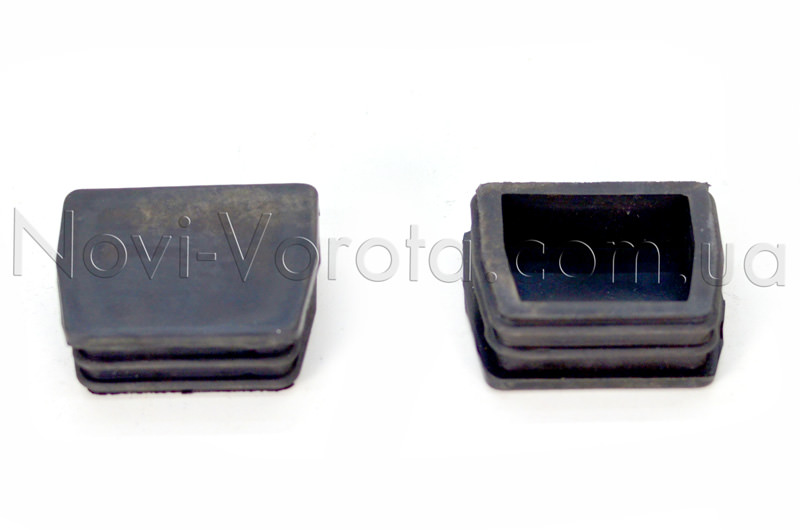

ГУМОВІ ЗАГЛУШКИ

Це комплектуючі використовують для закриття торця балки. Заглушка захищає її від набивання всередину різного сміття. Під час виготовлення використовують якісну гуму, яка добре переносить вплив ультрафіолету (не деформується й не кришиться, на морозі не дубіє). Щоб заглушка міцно трималася в балці на тій частині, яка вставляється в профіль роблять гофровану структуру.

РЕГУЛЬОВАНІ ПЛАСТИНИ

Пара регулювальних пластин не входить до стандартного набору фурнітури. Але їх використовують для спрощення монтажу роликових опор. Також надалі якщо ворота просядуть, за допомогою гайок і болтів на цих пластинах можна буде відрегулювати висоту, тобто виставити стулку за рівнем. Ми вважаємо, що купівля регулювальних пластин — чудова ідея.
